Активная электролитическая
система заземления
Заземления систем коммуникаций и электронного оборудования
Быстрой и эффективной нейтрализации пробоев в электрических цепях
Системы защиты от скачков напряжения в электрических цепях
Обеспечения требования безопасности РЛС, в том числе и вооруженных сил
Молниезащиты зданий
и сооружений
Защиты от статических разрядов и блуждающих токов
«Бипрон» — система заземления, обеспечивающая сверхбыстрое растекание электрического тока в грунте. Являясь инновационной российской разработкой, «Бипрон» идеально подходит для:
Заземлители выпускаются
в вертикальной и горизонтальной конфигурациях
Диаметр — 70 мм, толщина стенки — 2 мм, типовые размеры: 1 — 6 метров.
Возможно исполнение электродов любой длины.
Материал — высококачественная нержавеющая сталь марки по AISI 316/316L.
сервисный колодец
резьбовая заглушка
кабель присоединения
к проводнику
электролитический модуль
перфорация в стенках
минеральный активатор электрода «МАГ-2000»
Все материалы, применяемые для изготовления систем заземления «Бипрон» экологически безопасны.
Сегодня общая надежность наших систем — 99,7%.
еще информация
Рабочий проект — в течение 48 часов. Бесплатно
Наши специалисты разработают проект и найдут самые эффективные решения: оптимальную длину электрода, требуемое количество для достижения необходимого сопротивления растеканию тока в грунте и пр.
еще информация
Заземлитель
Критический цилиндр
Полусфера эффективного сопротивления
Порядок проведения монтажа заземления
Горизонтальный электрод
еще информация
1. Очистить электрод по всей длине от предохраняющей транспортировочной пленки.
2. Снять скотч со всех перфорационных отверстий.

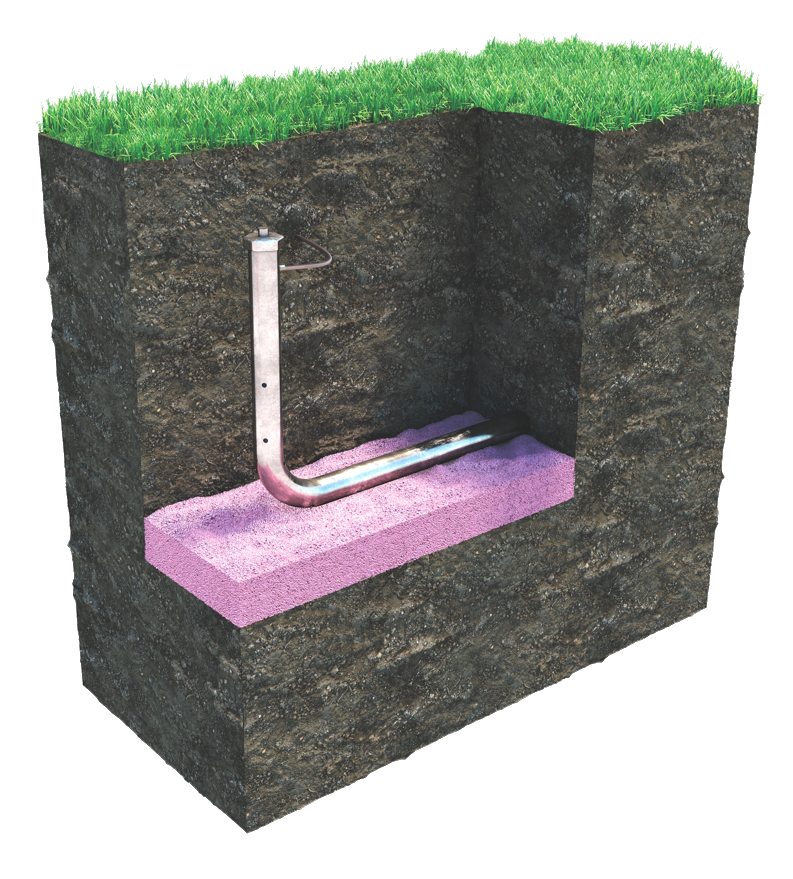

3. Уложить электрод в траншею так, чтобы меньшая изогнутая часть трубы была направлена вверх.

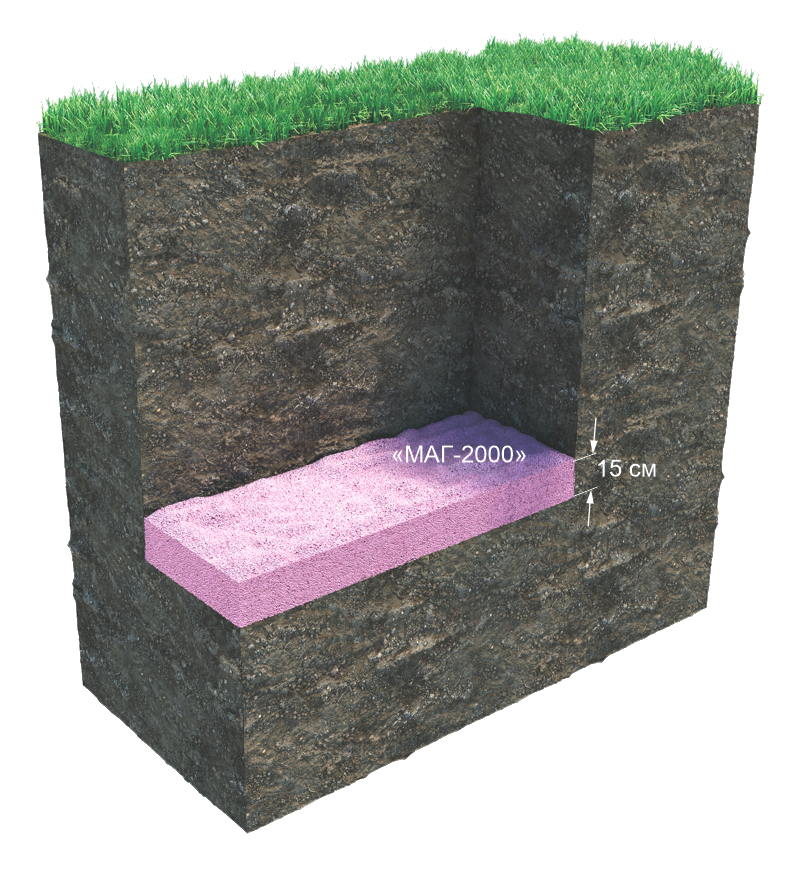

Засыпать околоэлектродный заполнитель «МАГ-2000» на дно траншеи слоем около 15 cм, предварительно смешав его с водой из расчёта 15 литров на 30 кг.

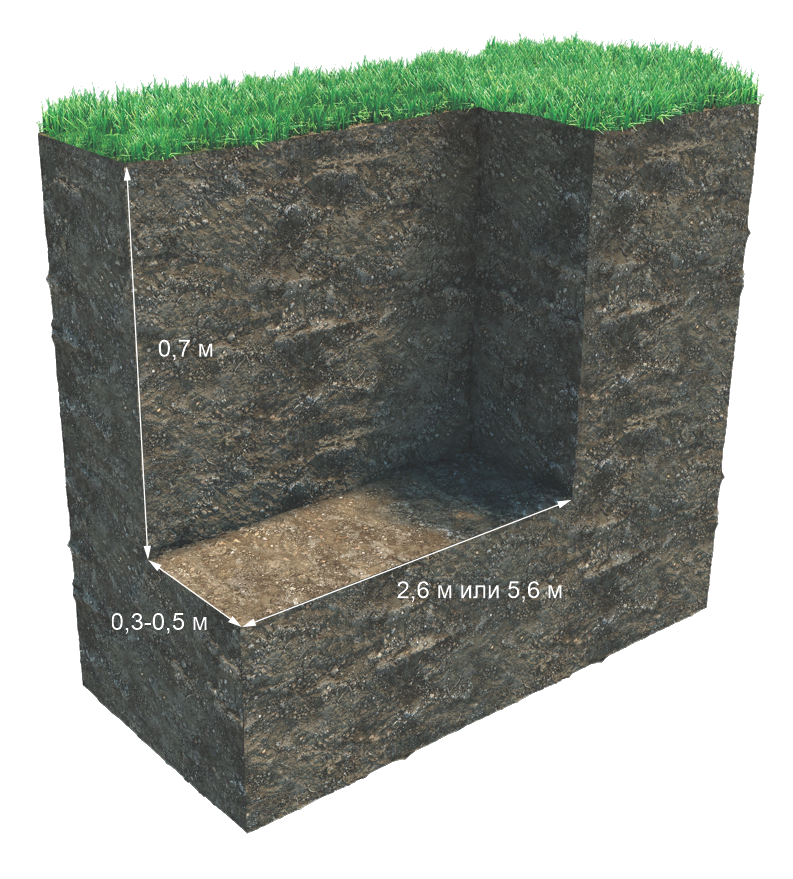

Выкопать траншею глубиной 0,7 м, шириной 0,3-0,5 м и длиной 2,6 м для 3-метрового электрода или 5,6 м для 6-метрового электрода.

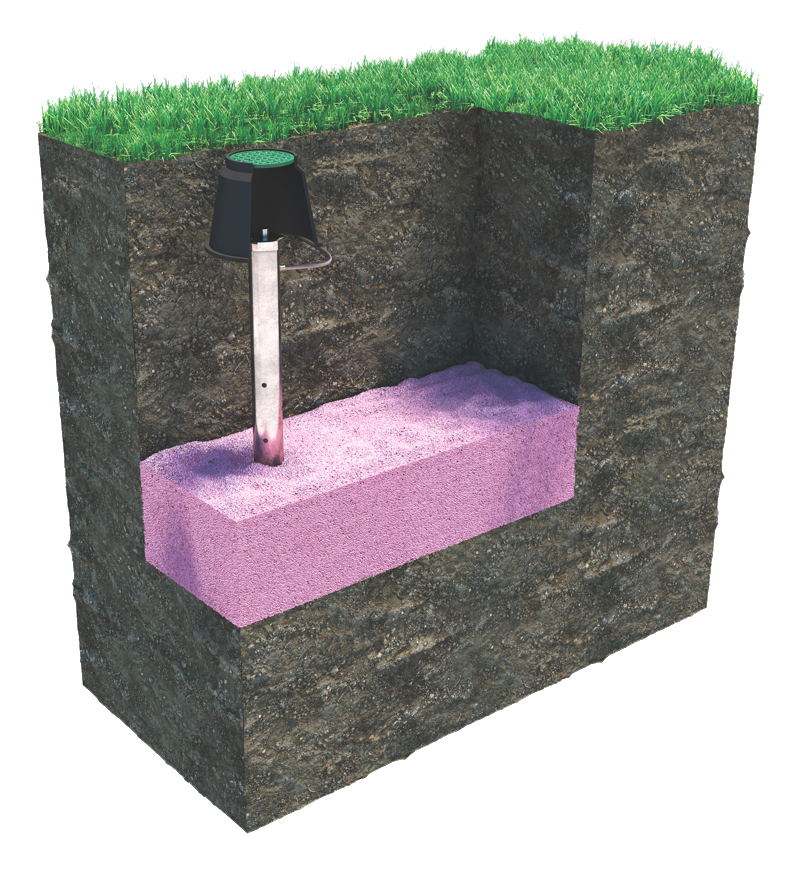

1. Засыпать горизонтальную часть трубы электрода оставшимся околоэлектродным заполнителем «МАГ-2000», с замешанным с водой.
2. На вертикальную часть трубы электрода установить колодец для обслуживания.
3. Подсоединить к отводу электролитического электрода
(1-метровой полосе) заземляющий проводник
при помощи электродуговой или термитной сварки.
4. Засыпать оставшуюся часть траншеи грунтом, желательно без крупных камней, комков.
5. Люк колодца должен находиться на уровне поверхности земли.
6. В электрод залить 1,5-2 литра воды.
1
2
3
4

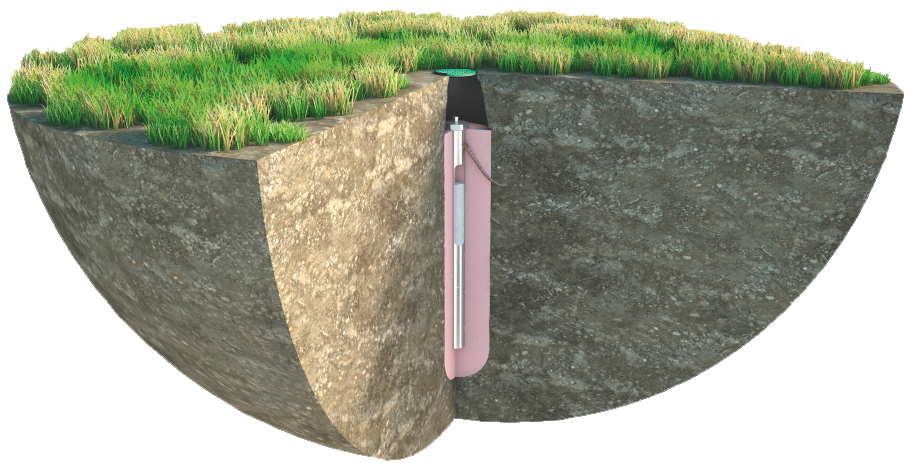

Вертикальный электрод
еще информация
1. Очистить электрод по всей длине от предохраняющей транспортировочной пленки.
2. Снять скотч со всех перфорационных отверстий.

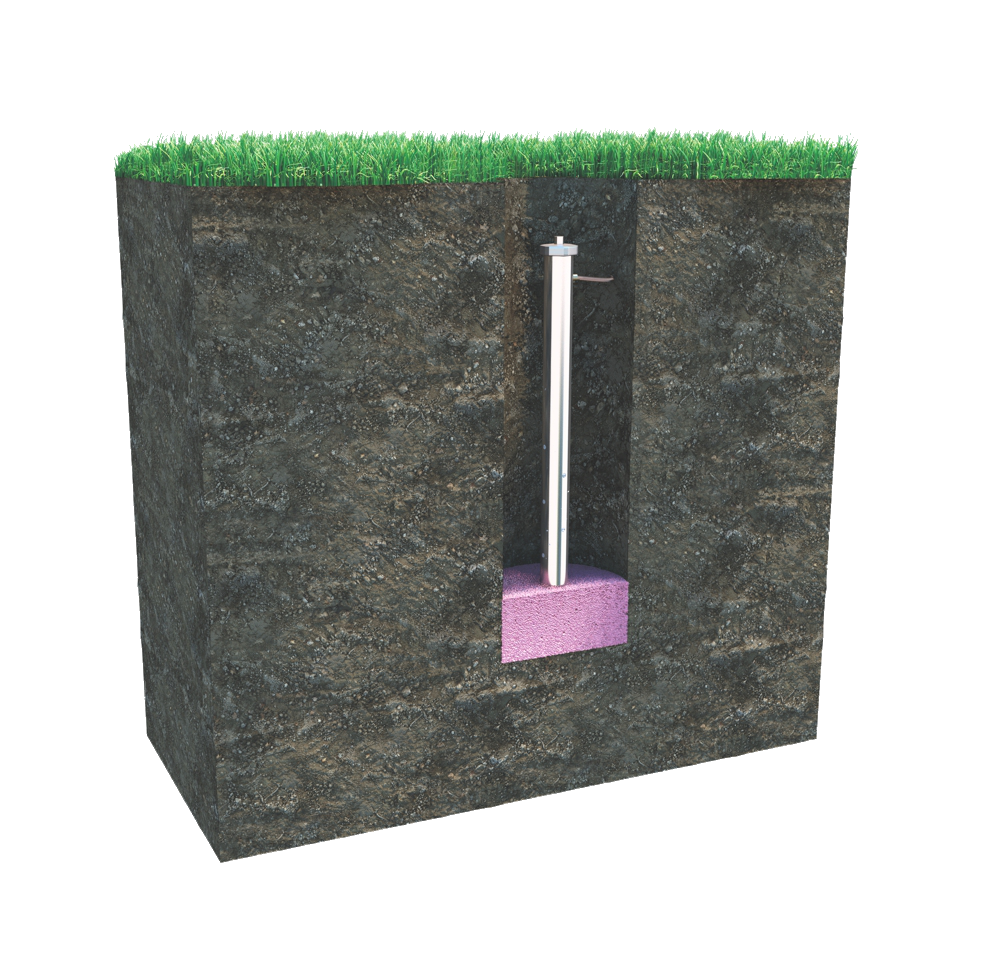

3. Установить электрод в центр скважины.

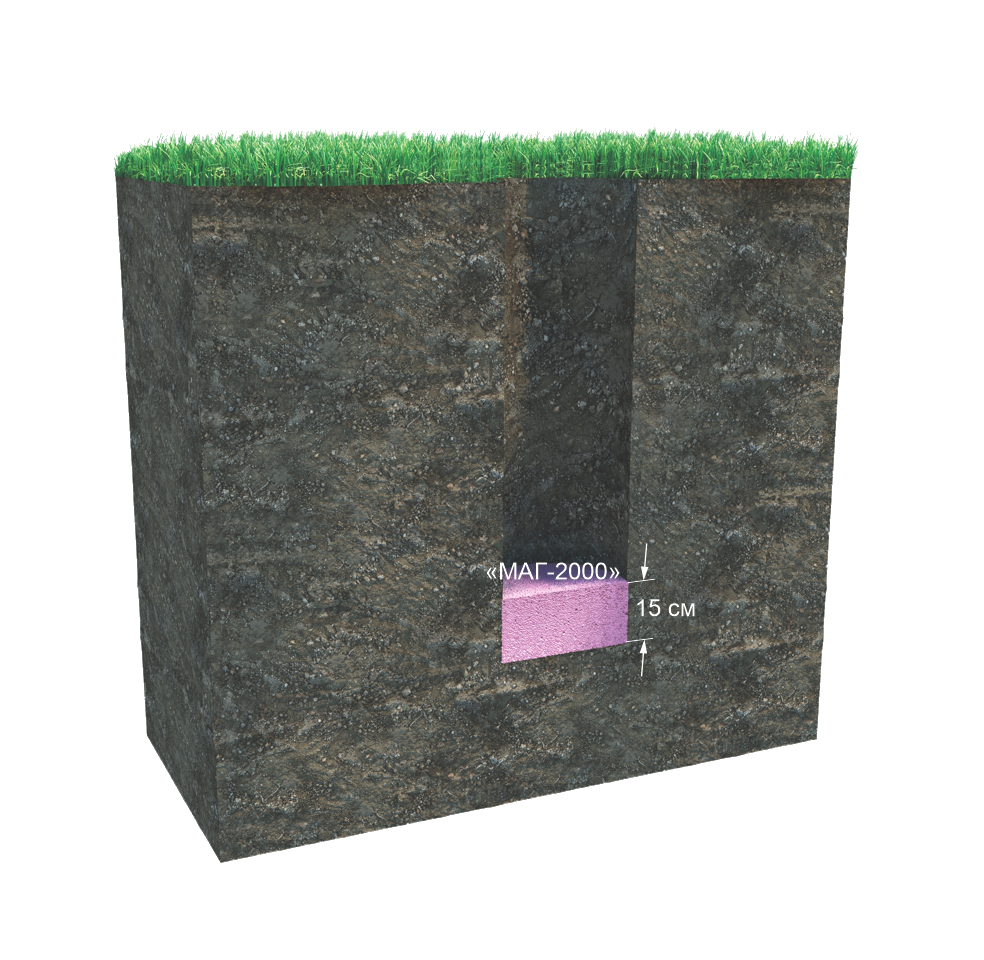

Засыпать околоэлектродный заполнитель «МАГ-2000» на дно траншеи слоем около 15 cм, предварительно смешав его с водой (из расчета 15 литров на 30 кг), в количестве, примерно, 10 кг (1/3 мешка).

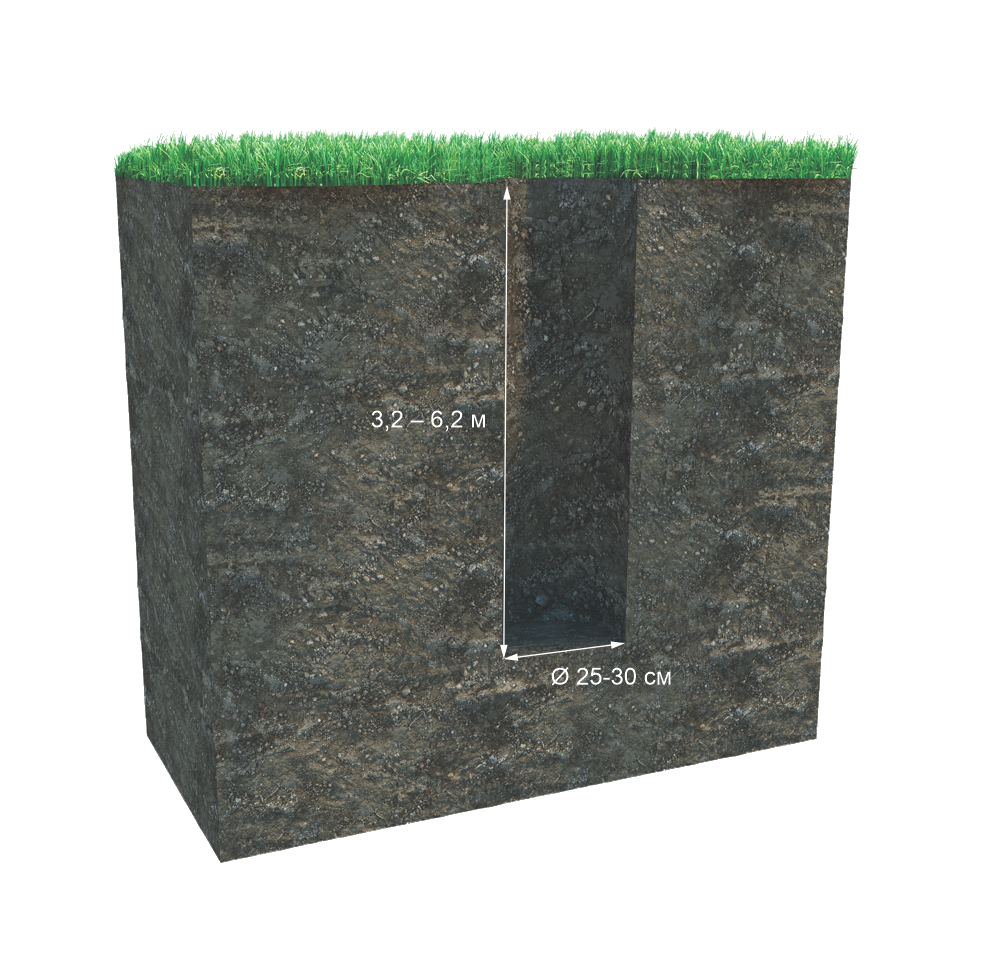

Пробурить скважину диаметром 25-30 см, глубиной 3,2 м для 3-метрового электрода или 6,2 м для 6-метрового электрода.

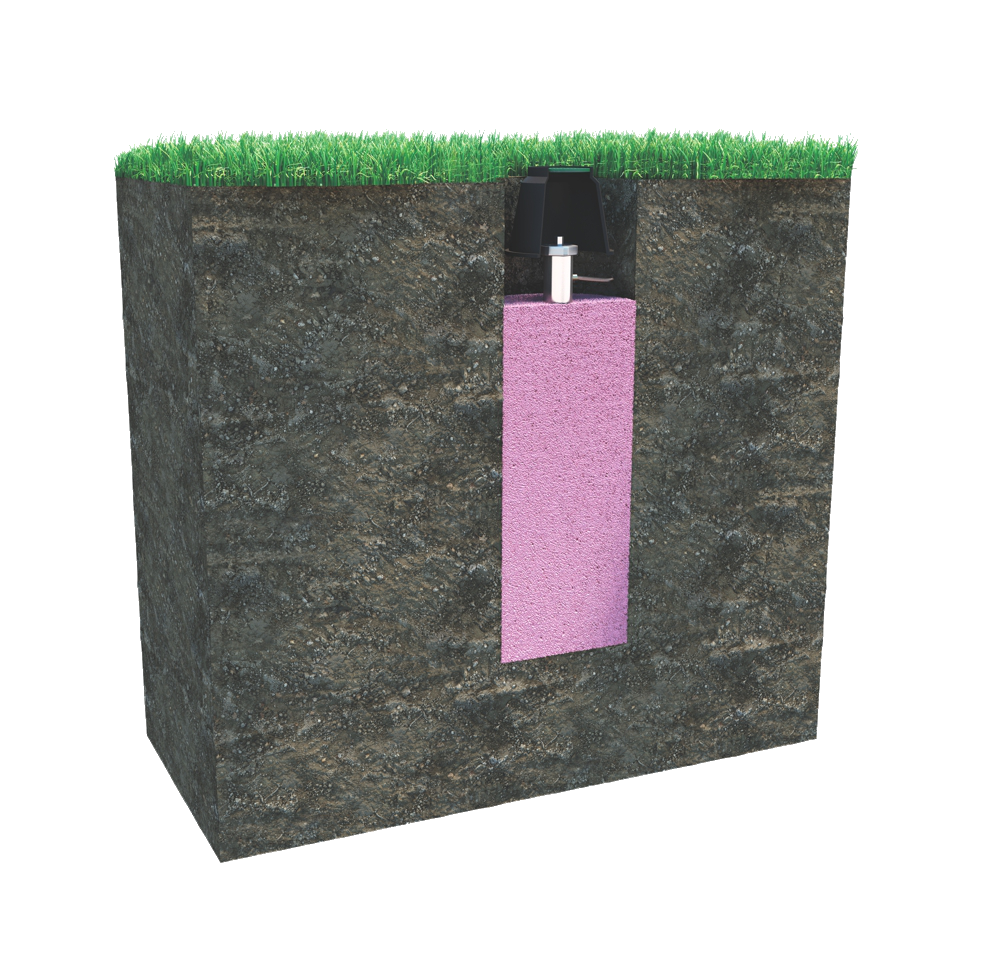

1. После установки электрода заполнить скважину
«МАГ-2000», смешанным с водой.
2. На вертикальную часть трубы электрода установить колодец для обслуживания.
3. Подсоединить к отводу электролитического электрода
(1-метровой полосе) заземляющий проводник
при помощи электродуговой или термитной сварки.
4. Засыпать оставшуюся часть траншеи грунтом.
5. Люк колодца должен находиться на уровне поверхности земли.
6. В электрод залить 1,5-2 литра воды.
