Интеллектуальный
клапанный позиционер

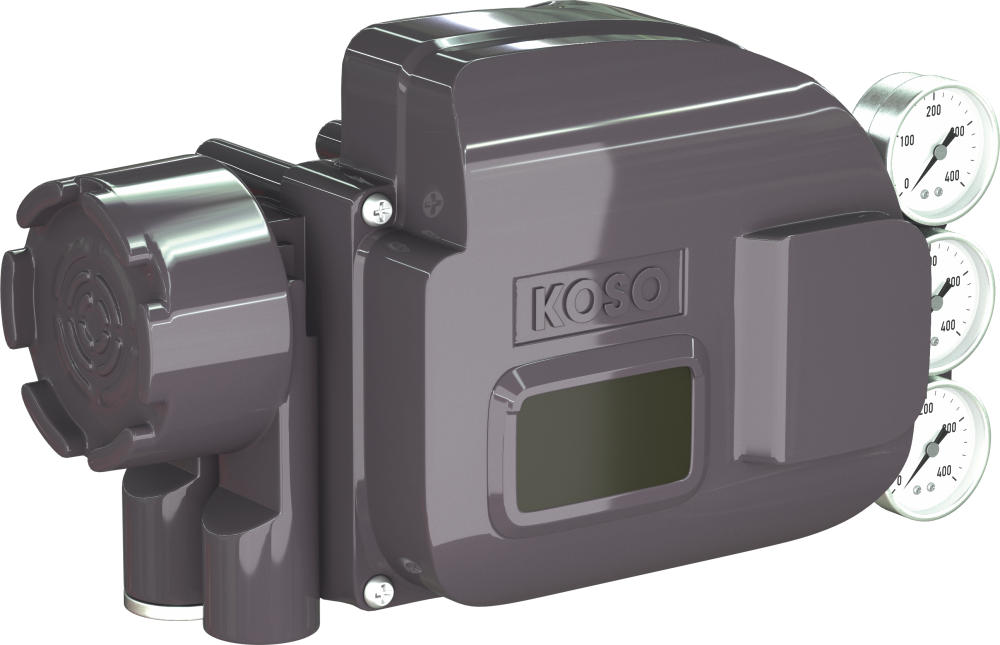

KOSO KGP5000
Это исполнительное устройство, устанавливаемое на пневматический привод клапана управления и позиционирующее клапан управления в соответствии с сигналом 4-20 мА от системы управления или исполнительного устройства более высокого уровня. Система управления обратной связью о положении клапана получает сигнал обратной связи, отображающий ход клапана, и сравнивает входной сигнал и сигнал обратной связи, что позволяет точно позиционировать клапан управления.
Основные технические характеристики
  • Устройство может работать как с линейными, так и с поворотными клапанами одностороннего и двойного действия
  • Ход: 12–250 мм, угол: 40–100°. Ход свыше 250 мм доступен со специальными комплектами
  • Диапазон рабочих температур: -40–80 °С
  • Входное давление: минимум: 140 кПа, максимум: 800 кПа
  • Материалы корпуса: литой алюминий с акриловым лакокрасочным покрытием, отверждаемым при нагревании
  • Степень пылевлагозащиты: IP66
  • Взрывобезопасность: II 2 G Ex db IIC T6 Gb
  • Эксплуатационные характеристики:
линейность: ± 1,0 %
гистерезис: 0,5 %
  • Пневматические соединения: коническая трубная (Rc) 1/4 или стандартная трубная резьба (NPT) ¼
  • Электрические соединения: G1/2, 1/2NPT, M20x1,5
  • Версия протокола связи HART: HART7
  • Сертификация: ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Диагностика
Позиционер оборудован средствами диагностики в реальном времени, которые выполняют сбор и оценку данных во время работы установки, а также автономными средствами диагностики, которые используются во время технического обслуживания. С помощью подходящих настроек диагностики, основанных на эксплуатационном состоянии условий окружающей среды установки и процессе, можно эффективно предотвращать неполадки и прогнозировать сохранность.

  • Локальный пользовательский интерфейс с большим графическим LCD сам по себе позволяет осуществлять все операции: установку, настройку, мониторинг состояния, запуск диагностики и т.д.
  • Функция «полной автонастройки» может автоматически установить точки нуля и произвести калибровку полного хода, и выбрать оптимальные параметры ПИД регулирования.
  • Усовершенствованное ПИД регулирование подбирает параметры согласно с размером и направлением отклонений.
  • Онлайн-диагностика клапанов позволяет перейти с аварийных ремонтов на профилактическое обслуживание через мониторинг состояния.
  • Автономная диагностика для проверки состояния регулирующего клапана датчиками давления. Концепция диагностики с упрощенными цифровыми подписями клапана.
